Định nghĩa về sóng hài
Sóng hài là gì? Do sự tồn tại của tải phi tuyến, dạng sóng dòng điện và điện áp trong lưới điện sẽ bị biến dạng thành sóng không sin. Thông qua việc phân tích sóng không sin theo chuỗi Fourier, thành phần có tần số bằng tần số công suất được gọi là sóng cơ bản. Thành phần có tần số lớn hơn tần số công suất được gọi là sóng hài.

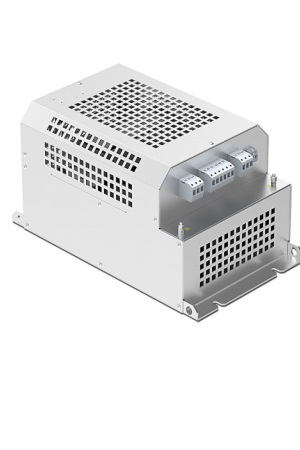

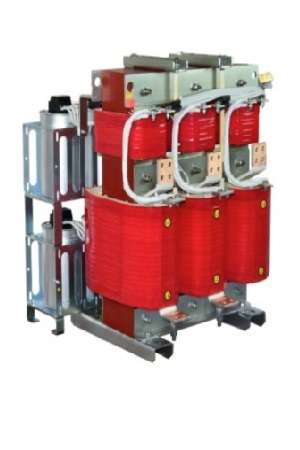

Mô tả về Bộ lọc sóng hài thụ động:
Bộ lọc sóng hài thụ động được thiết kế cho hầu hết mọi ứng dụng điện tử với bộ chỉnh lưu đầu vào sáu xung. Bộ lọc có thể giảm hiệu quả độ méo dòng điện sóng hài xuống mức cần thiết.
Ứng dụng điển hình: nguồn điện ba pha phi tuyến tính, nơi có nguy cơ tiềm ẩn cao do quá tải nhiệt và điện do dòng điện sóng hài gây ra.(THDi <5% theo yêu cầu)
Ứng dụng của Bộ lọc sóng hài thụ động:
Bộ sạc nhanh DC;
Hệ thống HVAC;
Ứng dụng quạt và bơm;
Thiết bị tự động hóa công nghiệp và robot;
Bộ truyền động động cơ AC và DC & biến tần;
Thiết bị có bộ chỉnh lưu đầu vào sáu xung.
Đặc điểm của Bộ lọc sóng hài thụ động:
Bộ lọc THDi <5% nhỏ gọn nhất;
Thiết kế lắp đặt nhanh chóng và dễ dàng vận hành;
Bộ lọc sóng hài thụ động tiết kiệm chi phí;
Giúp tuân thủ các tiêu chuẩn chất lượng điện năng quốc tế.
Đặc tính kỹ thuật của bộ lọc sóng hài thụ động:
Điện áp hoạt động danh định: 3*380 đến 500VAC±10%;
Tần số hoạt động: 50Hz (60Hz theo yêu cầu);
Công suất định mức danh định: 1,5kw đến 630kw;
Hiệu suất: 98% đến 99% ở điện áp lưới danh định;
Quá tải: 1,6 lần dòng điện định mức trong 1 phút, mỗi giờ một lần;
Nhiệt độ môi trường: -25 đến +40℃;
Bảo vệ: IP00 (Có thể lựa chọn IP theo yêu cầu);
Làm mát: Làm mát bằng không khí bên trong;
Bộ lọc sóng hài thụ động là lựa chọn lý tưởng của bạn!
Liên hệ: 0918 18 13 16
